Filter making

LPF + Diplexer (HF ローパスフィルター)

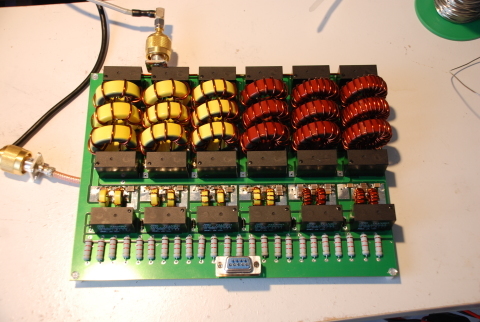

最近、Rossia製のフィルターキットを取り寄せ、若干改造して満足のいくLPFが完成しましたのでご紹介します。1.8Mhz-29Mhzまで6つの帯域に分けてLPFとHPF+終端抵抗の構成になっているものです。サイズはA6サイズで重さが結構あります。以前のW6PQLのフィルターでは、低い周波数の2倍高調波はー25db程度の減衰しかなく十分な効果が出ませんでした。

今回は、希望周波数は通過させ2倍以上の高調波はLPFとして遮断。かつHPFを並列に接続することで、今度は希望周波数を遮断し2倍以上の高調波を通過させます。さらにそれを50Ωの終端抵抗に架電して電力消費。この機能によって、高調波の遮断と高調波のリターンロスの改善を同時に行い、ファイナルトランジスターの負担を軽減するものです。その結果、2-6倍高調波にたいしては安定的に-50db以上の減衰特性を有しており、大変優れものだといえます。これで、一歩、HFリニアの完成に近づきました。

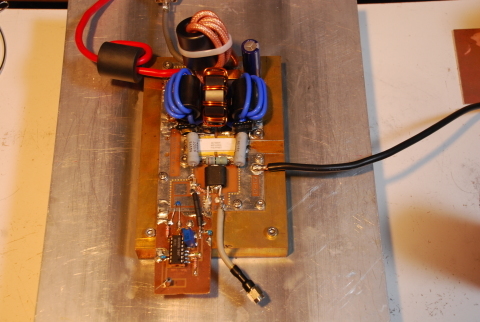

これが、最終版のHF-50MhzのBLF188XRを使ったアンプ基板です。前回の物と異なり若干部品の変更やマッチング回路の値変更が含まれています。これを接続してHFアンプを完成させたいと思います。 de Roy

Commented at 2015-07-05 22:04 x
ブログの持ち主だけに見える非公開コメントです。
Commented by ja1bop at 2015-07-07 19:57
お問い合わせありがとうございます。くわはらさん。
LPFは下記のアドレスをご確認ください。
EBAYの登録が必要ですがお試しください。
http://www.ebay.com/itm/LPF-low-pass-filter-diplexer-1000W-1KW-SSB-CW-HF-amplifier-LDMOS-MOSFET-RM-Italy-/321783197888?pt=LH_DefaultDomain_0&hash=item4aebc5f0c0
de JA1BOP
Commented by くわはら at 2015-07-21 17:06 x
ありがとうございます。了解です。ひょっとしてロシアから直接かな? と思いましたがEbayですね。ebayで注文します。
リニアの電源用にEltekのFlatpack2(48v/1.8KW)を購入したのですが外部からのコントロール方法が解らなくて苦戦しています。
最悪、Defaultでも使えないことはなさそうですが電圧調整と出力電流ぐらいは、ワンチップマイコンを使って、Interfaceから対応したいと思っています。 DE JA4BUA
Commented by ja1bop at 2015-07-23 20:33
一度お試しください。このフィルターは期待通りの効果がでます。また、電源は特殊なインタフェイスになっているようですね。頑張ってください。de Roy
Commented by くわはら at 2015-08-06 22:29 x
お聞きした、ebayでキットが見つからなかったので完成品を注文しました。
ロシアからのshipping中です。結構、いい値段ですよね。
50MHzが含まれていないので、50MHz用は別途検討です。
50vの電源(FLATPACK2)は入手済み、MRFE6VP61K25Hの乗った完成基板は注文中です。
上記のURLに進捗状況を書きながら進めていきます。/JA4BUA
Commented by ja1bop at 2015-08-11 17:54
くわはらさん、メッセージありがとうございます。実験が楽しみですね。同軸周りは熱による接触不良にご注意ください。また、電源にがブレーカーを入れたほうが良いようです。500WくらいまではBNC+3D2Vでよかったのですが1KWはN型に5D2V同軸以上かテフロンに変えないと溶ける場合があります。URLが分かりませんでしたがググッてみます。それでは頑張ってください。de Roy
Commented by くわはら/JA4BUA at 2015-09-06 20:42 x
大物部品の入手が完了しました。ワンチップマイコン(Atmelの予定)で、バンドのAuto-tracking、温度センサーを接続して温度測定、Pf・Pr測定、PCとのinterface等をやるための基板設計とProgram作りに着手します。年内にはスプリアス測定等まで済ませて変更申請(届)、新年から使えるのが目標です。
Commented by ja1bop at 2015-09-06 22:20
> くわはら/JA4BUAさん
くわはらさんメッセージありがとうございます。それは素晴らしいですね。組み込みが完了しましたら私にもインターフェイス周りをご教授お願いいたします。楽しみにいたしております。de Roy
