F9FT 50Mhz 5エレ アンテナ製作 図面

F9FT 50Mhz 5エレ アンテナ製作 図面_f0033779_19505960.jpg
これが今回製作した50Mhz F9FT Yagiアンテナです。特に難しい部品は使っておりません。工夫のところは軽量化を実現するためにコの字のアルミ四角棒を活用しています。
F9FT 50Mhz 5エレ アンテナ製作 図面_f0033779_19552759.jpg
ブームの両端はこのようなこの字、真ん中は四角アルミ棒を活用しています。ネジは3mmと4mmを使用しています。
F9FT 50Mhz 5エレ アンテナ製作 図面_f0033779_19574940.jpg
給電点はこのようにメスのM型コネクターをL字のアルミにねじ込んでいます。エレメントとバーの間隔は20mmです。コンデンサーを入れなくてもこのエレメント間隔ではショットバーの直付けでSWRが1.1まで落ちてくれます。
F9FT 50Mhz 5エレ アンテナ製作 図面_f0033779_20031569.jpg

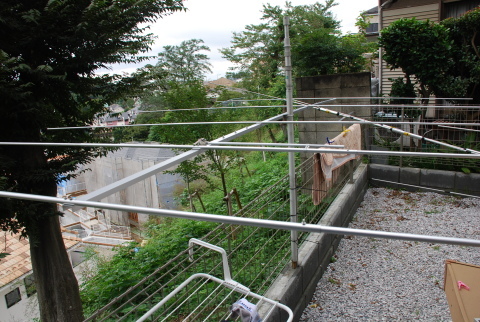

こんな感じで調整している風景です。裏庭は傾斜になっており斜め下に新築中の住宅が見えます。
完成したものを自宅のベランダから出してみました。
F9FT 50Mhz 5エレ アンテナ製作 図面_f0033779_20073968.jpg
これで完成です。2ele CQでは聞こえなかった三重のビーコンも微かに聞こえています。Gainで10dbiくらいでしょうが、確実に聞こえない信号が聞こえているのでこのアンテナは優れものだと感じました。
de Roy


Commented by ゆき at 2017-03-30 08:39 x
おはようございます。

私も50mhzが大好きで、長年運用しております。
しかし、最近ではヘンテナのお手軽移動にも限界を感じておりました。
そんな時に、F9FTのブログを拝見しました。
私も作ろうと思い、今アルミを調達中です。

そこで、いくつか教えて頂きたい事がございます。
ガンマロッドとエレメント間隔20mmは、パイプの中心から中心では無く、あくまでも隙間が20mmでよろしいですか?。

ガンマロッドは、エレメントより細くした方がインピーダンスは良好になりますか?。

F9FTなので、ショートブームが魅力なのと、ガンマロッドにバリコンが入っていない所が素晴らしく思います。
コンデンサ無しで動作するとは、全く知りませんでした。

寸法はオリジナルのまま、移動用としてカスタマイズする予定です。
取り敢えず構想だけは できました。

宜しくお願い致します。
Commented by ja1bop at 2017-04-01 06:52
ゆきさん

メッセージありがとうございます。
間隔(パイプの隙間)は20mmですが多少の誤差は問題ありません。
ガンマーロッドは余り太くすると合わせるのが難しいようです。私はご覧のように幅は10mm前後のものを使いました。ここはかなりクリチカルに反応します。設置環境にも影響しますので、いろいろ試行錯誤してみてください。

de Roy
