1KW LDMOS アンプの製作 Power Supply Protect

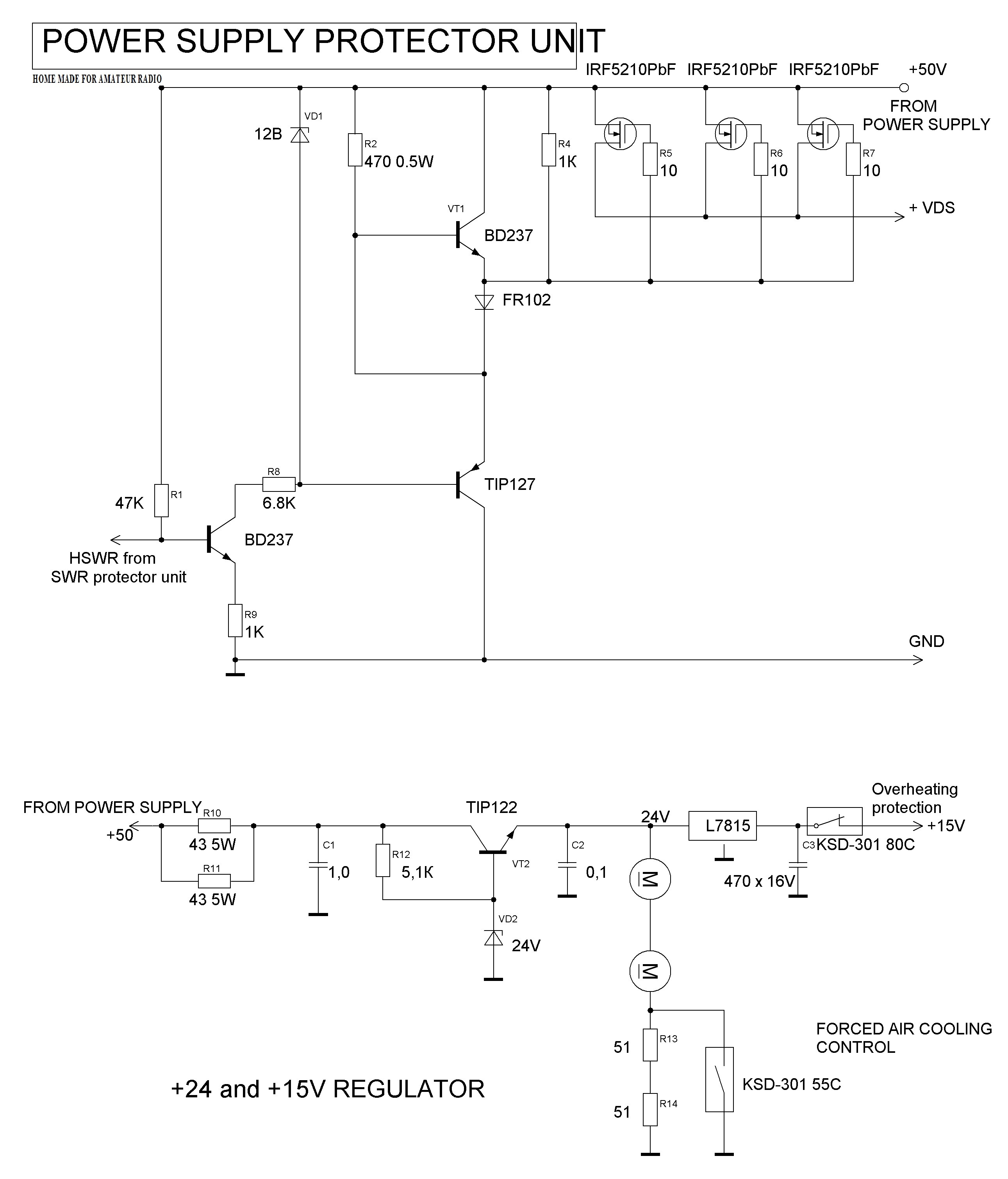

1KWともなれば熱対策と高SWRに対するファイナルの保護が必要です。温度が上がればFANの風量を増やしそれでも温度が下がらない場合はVCCをカットする。高SWRに対しては出力が上がらないように電流制限を行う。いづれも効果的にLDMOSを保護することができます。このUNITでは、温度補償はサーミスタースイッチで50度ではFANの電圧を上げ80度を越えると各UNITの15V電源がOFFになります。このことでリニアはスルー状態でエキサイターはエキサイター自身の保護回路に依存します。同時にサイリスターONでリニアの機能は停止いたします。簡単な構図ですが電流制限のFETを浮かせる必要があり少しめんどくさいです。 de Roy



by ja1bop | 2017-01-12 21:41 | Amplifiers | Comments(0)
