久々のリニアアンプ製作(50Mhz)

毎日暑い日が続いています。本当に暑い!!! 残暑お見舞い申し上げます。

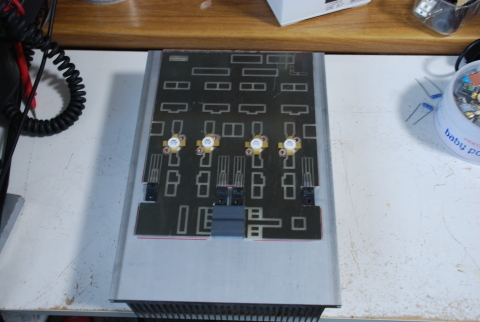

さて、この暑い中、半田コテを片手に久しぶりにリニアを作ることとなりました。サンハヤトの150mmX200mmの片面感光基板を入手。早速パターンを露光しました。もう6年くらい寝かしていたので露光機器で紫外線ライトが点くかどうか恐る恐る点灯。無時3分で完了。現像液でゴリゴリ手洗いすると綺麗なパターンが出てきました。TRも基板に穴を開けてコアと供にを載せてみました。

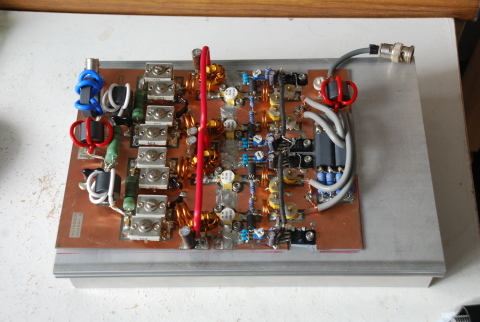

いい感じに仕上がっています。久しぶりなので回路の記憶も曖昧です。昔作った基板の完成品を見ながら組み立て作業に入りました。昔と違い時間がかかります。
小さい部品は型番が良く見えません。老眼鏡をかけていたら汗が目にはいってきてあいたたた。前が見えなくなりました。暑い!
一日仕事で基板は完成いたしました。これにFilterを作り筐体に入れ込めば完成です。電源が13.8Vの40Aでは足りませんでした。250Wくらい出ています。電源を2台つなぐのも面倒なのでケースに入れてから再度Powerを測ってみます。
今回の型番は、以前のPOBシリーズから新型番に変更。旧東京ハイパワーはたしかHPシリーズでしたよね。もじって、KAWASAKI-HIGH-POWER 変化なし? ということで、KH6-300 通称 Hawaii300 にさせていただきます。なぜハワイなのか?わかる人にだけわかります。 de Roy
